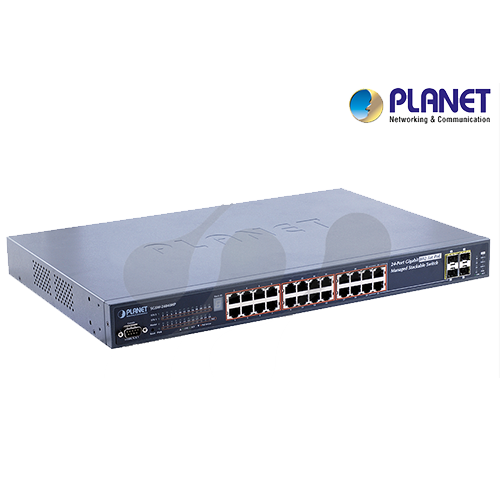

Donanım Özellikleri Bakır Portlar IEEE 802.3at PoE enjektörlü 24 10/100 / 1000Base-T RJ-45 Auto-MDI / MDI-X portları SFP / mini-GBIC Yuvası Port-21 ile Port-24 arası 100Base-FX SFP alıcı-verici uyumlu 4 1000Base-SX / LX / BX SFP arabirimi Konsol 1 x RS-232 DB9 seri bağlantı noktası (115200, 8, N, 1) İşlem Şemasını Değiştir Mağaza ve ileri Switch Fabric 68 Gb / sn Adres Tablosu 8 bin giriş Veri Tamponunu Paylaş 1392 kilobayt Akış Kontrolü Yarım Çift Yönlü için Tam Çift Yönlü Arka basınç için IEEE 802.3x Duraklatma Çerçevesi Jumbo çerçeve 10 KB bayt LED Sistem: Güç, Ana, FAN Uyarısı, PoE Güç Uyarısı Bağlantı Noktaları: 10/100/1000 Bağlantı / Hareket, PoE Kullanımda, SFP Bağlantısı, Yığın Bağlantı Noktası Bağlantısı Yeniden başlatma tuşu <5 sn: Sistem yeniden başlatılıyor > 10 sn: Fabrika Varsayılanı Ölçüler (G x D x Y) 440 x 300 x 44,5 mm, 1U yükseklik Ağırlık 4,5 kg Güç Tüketimi Maks. Alan sayısı 432 Vat / 1473 BTU Güç Gereksinimi AC 100 ~ 240V, 50 / 60Hz ESD Koruması 6KV DC Ethernet üzerindeki güç PoE Standardı IEEE 802.3af / 802.3at Ethernet üzerinden Güç / PSE PoE Güç Kaynağı Bitiş Aralığı PoE Güç Çıkışı Bağlantı Noktası Başına 52V DC. Maks. Alan sayısı 30,8 Vat Güç Pimi Ataması 1/2 (+), 3/6 (-) PoE Güç Bütçesi 360 Watt PoE Yeteneği PD Sayısı @ 7Watts: 24 PD Sayısı @ 15.4Watts: 23 PD Sayısı @ 30.8Watts: 11 İstifleme İstifleme Bağlantı Noktası İki adet 5 Gbps HDMI Benzeri arayüz Yığınlama Numaraları 16 Yığınlama Bant Genişliği 10 Gb / sn (Tam Çift Yönlü) Yığın Kimliği Ekranı 7 Segmentli LED Ekran (1 ~ 9, A ~ F, 0) Yığın Topolojisi Halka / Zincir / Sırt sırta yığın Layer 2 Fonksiyonu Temel Yönetim Arayüzü Konsol, Telnet, Web Tarayıcısı, SNMPv1, v2c Güvenli Yönetim Arayüzü SSH, SSL, SNMP v3 Port Konfigürasyonu Bağlantı noktası devre dışı bırakma / etkinleştirme Otomatik Anlaşmayı etkinleştirme 10/100 / 1000Mbps tam ve yarı çift yönlü mod seçimi Akış Kontrolü her bağlantı noktasında Bant genişliği denetimini devre dışı bırak / etkinleştir VLAN 802.1Q Etiketli Tabanlı VLAN Bağlantı Noktası Tabanlı VLAN Q-in-Q Özel VLAN Edge (PVE) 4094 VLAN Kimliğinden 256 adede kadar VLAN grubu Kapsayan Ağaç Protokolü IEEE 802.1D Genişleme Ağacı IEEE 802.1w Hızlı Genişleme Ağacı IEEE 802.1s Çoklu Genişleme Ağacı En fazla 8 MST örneği Bağlantı Toplama IEEE 802.3ad LACP / Static Trunk 12 grup 16-Port gövde desteğini destekler QoS Trafik sınıflandırması tabanlı, Sıkı öncelik ve anahtarlama için WRR 4-Seviye öncelik - Bağlantı Noktası Numarası - 802.1p önceliği - IP Paket Politikası Tabanlı QoS'de 802.1Q VLAN etiketi DSCP / TOS alanı IGMP Gözetleme IGMP (v1 / v2 / v3) Gözetleme, 255'e kadar çok noktaya yayın Grubu IGMP Sorgulayıcı modu desteği Erişim Kontrol Listesi IP Tabanlı ACL / MAC Tabanlı ACL 256 girişe kadar SNMP MIB'ler RFC-1213 MIB-II IF-MIB RFC-1493 Köprü MIB RFC-1643 Ethernet MIB RFC-2863 Arayüzü MIB RFC-2665 Ether-Like MIB RFC-2737 Varlık MIB RFC-2618 RADIUS İstemcisi MIB RFC-2933 IGMP-STD-MIB RFC3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB Ethernet Üzerinden Güç Standart Uygunluğu Yönetmelik Uygunluğu FCC Bölüm 15 Sınıf A, CE Stadart Uygunluğu IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX / 100Base-FX IEEE 802.3z Gigabit SX / LX IEEE 802.3ab Gigabit 1000Base-T IEEE 802.3x Akış Kontrolü ve LACP IEEE 802.1D Kapsama ağacı protokolü ile Geri basınç IEEE 802.3ad Bağlantı Noktası gövde IEEE 802.1w Hızlı genişleyen ağaç protokolü IEEE 802.1s Çoklu genişleyen ağaç protokolü IEEE 802.1p Hizmet sınıfı IEEE 802.1Q VLAN Etiketleme IEEE 802.1X Bağlantı Noktası Kimlik Doğrulama Ağ Kontrolü IEEE 802.1ab LLDP RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP sürüm 1 RFC 2236 IGMP sürüm 2 IEEE 802.3af Ethernet üzerinden Güç IEEE 802.3at Ethernet Üzerinden Güç Çevresel Özellikler Çalışma Sıcaklık: 0 ~ 50 Degree C Nem rate: 20 ~ 95% (non -densing) Saklama Sıcaklık: -40 ~ 70 Degree C Nem rate: 20 ~ 95% (non -densing)
